Z routerem CISCO nie połączysz się poprzez przeglądarkę internetową. Nie posiadają one interfejsu GUI (graficznego) tylko CLI (wiersza poleceń). Do połączenia po stronie routera użyjemy portu konsolowego. Jest to specjalny port używany do konfigurowania urządzeń. Nie musimy mieć na routerze żadnej konfiguracji, np. adresu IP, a i tak uzyskamy połączenie.

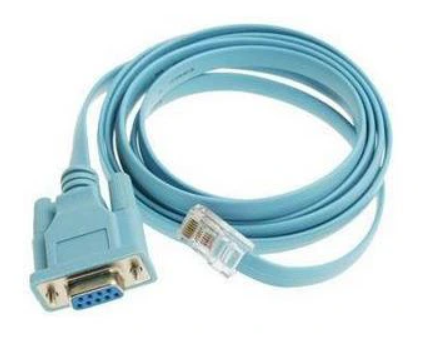

Do portu konsolowego wkładamy kabel konsolowy, zakończony z jednej strony poprze rj-45 a z drugiej intefejsem RS232.


Po stronie komputera używamy interfejsu RS232. Obecnie niedostępny na płytach głównych, dlatego używa się przejściówek z USB. Zobacz również - https://soisk.info/index.php/Switch_TL-SG3210_-_Resetowanie_urz%C4%85dzenia#Resetowanie_poprzez_CLI

Serial port.jpg

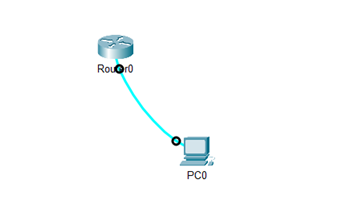

W Packet tracer wybieramy kabel konsolowy i łączymy port konsolowy (console) z interfejsem RS232 po stronie komputera.

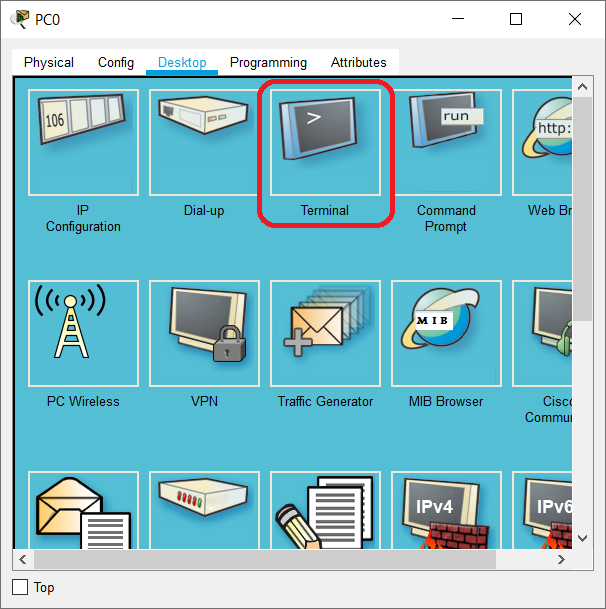

Na komputerze musimy nawiązać połączenie przez terminal.

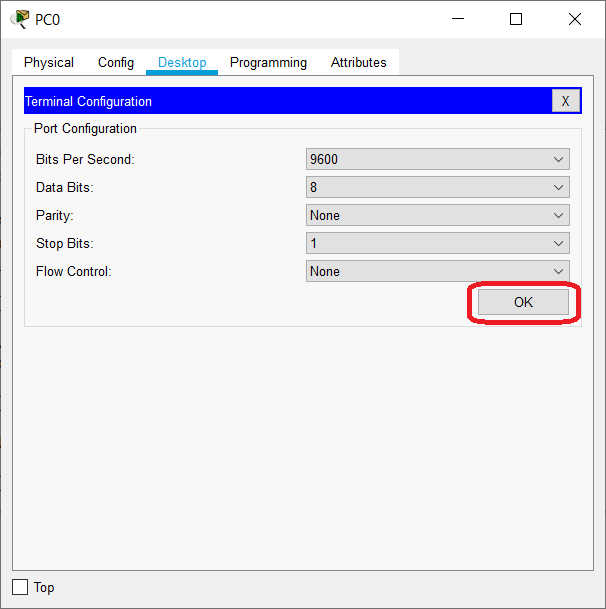

Nie musimy zmieniać ustawień konfiguracyjnych.

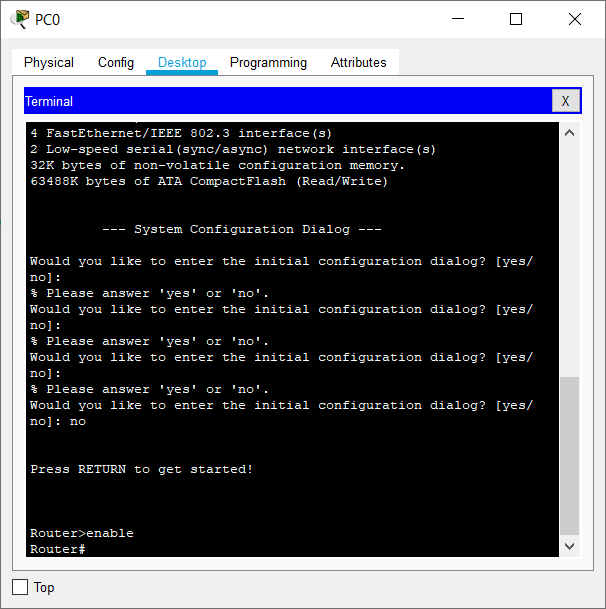

Jak widać nawiązaliśmy połączenie z routerem.
