Jeżeli nie chcemy, aby wprowadzona konfiguracja po restarcie rutera zniknęła. Musimy ją zapisać. Czyli zapisujemy runnig-config do startup-config. Można też wyeksportować plik konfiguracyjny na serwer TFTP, czyli Trywialny FTP.

copy running-config tftp

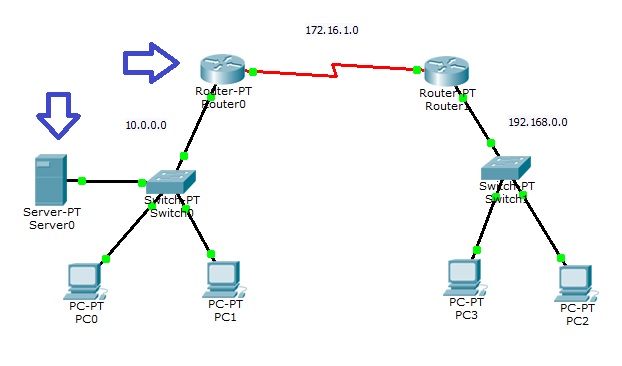

Na rysunku widać server0 o adresie IP 10.0.0.4. Uruchomino na nim serwer tftp. Z rutera o nazwie router0 dokonamy eksportu konfiguracji bieżącej. Aby polecenie wykonało się poprawnie musimy znać adres serwera TFTP oraz podać nazwę pliku.

Router#copy running-config tftp
Address or name of remote host []? 10.0.0.4
Destination filename [Router-confg]? router0

Writing running-config...!!
[OK - 689 bytes]

689 bytes copied in 0.001 secs (689000 bytes/sec)

copy tftp running-config

Polecenie służy do skopiowania z serwera TFTP pliku konfiguracyjnego do bieżącej konfiguracji. Pamiętaj, że istotna jest wielkość liter w nazwie pliku. W ramach ćwiczenia proponuje zmienić najpierw konfigurację rutera, a następnie sprawdzić, czy po imporcie zaszły zmiany.

Router#copy tftp running-config
Address or name of remote host []? 10.0.0.4
Source filename []? router0
Destination filename [running-config]?

Accessing tftp://10.0.0.4/router0...
Loading router0 from 10.0.0.4: !
[OK - 689 bytes]

689 bytes copied in 0 secs

copy running-config startup-config

Polecenie służy do przekopiowania bieżącej konfiguracji do konfiguracji startowej. Czyli po restarcie podnosił się będzie skonfigurowany ruter.

Router#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

Ćwiczenie: w Packet Tracer wywołaj power cycle devices, czyli wyłącz i włącz napięcie. Zobacz jak wygląda konfiguracja ruterów router0 i router1

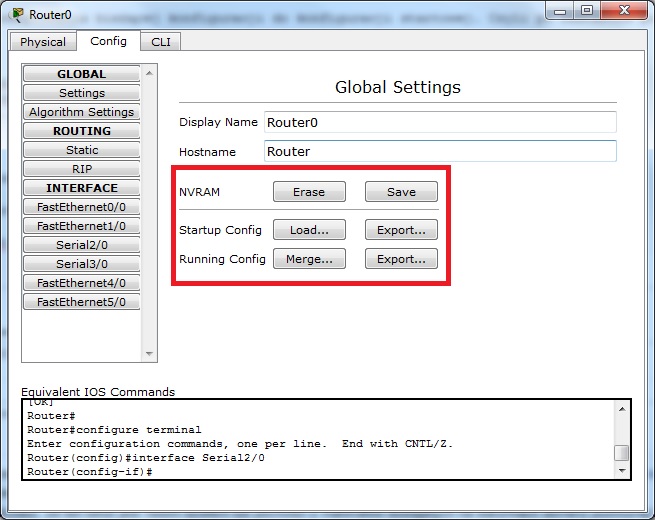

Zarządzanie plikami konfiguracyjnymi z poziomu Packet Tracer

Jeśli korzystamy z zakładki config jest to uproszczone.
