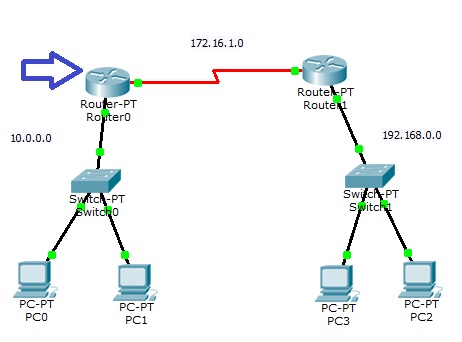

Będziemy testować połączenia z rutera widocznego na rysunku. Posiada on adresy IP 10.0.0.1 oraz 172.16.1.1


ping

Sprawdza czy jest dostępny host w sieci.

Router#ping 192.168.0.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.0.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/13/26 ms

Wygląda inaczej niż, znany z Windowsa. Pod spodem jeszcze 2 ping, tym razem z niepowodzeniem

Router#ping 192.168.0.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.0.3, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)

traceroute

Śledzi ścieżkę docelową. Pokazuje trasę, przejście pakietów przez kolejne bramy.

Router#traceroute 192.168.0.2
Type escape sequence to abort.
Tracing the route to 192.168.0.2

  1   172.16.1.2      1 msec    2 msec    2 msec
  2   192.168.0.2     1 msec    0 msec    0 msec

trace

jak wyżej

Router#trace ip 192.168.0.2
Type escape sequence to abort.
Tracing the route to 192.168.0.2

  1   172.16.1.2      0 msec    0 msec    2 msec
  2   192.168.0.2     1 msec    1 msec    3 msec

telnet

Pozwala połączyć się z innym ruterem i zdalną pracę.

Router#telnet 172.16.1.2
Trying 172.16.1.2 ...Open

show arp

Wyświetla tablicę ARP

Router#show arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  10.0.0.1                -   0002.4AC7.8407  ARPA   FastEthernet0/0
Internet  10.0.0.2                0   000D.BD5B.BB98  ARPA   FastEthernet0/0
Internet  10.0.0.3                5   0002.16E4.2643  ARPA   FastEthernet0/0

show ip route

Wyświetla tablice routingu

Router#show ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
       * - candidate default, U - per-user static route, o - ODR
       P - periodic downloaded static route

Gateway of last resort is not set

C    10.0.0.0/8 is directly connected, FastEthernet0/0
C    172.16.0.0/16 is directly connected, Serial2/0
R    192.168.0.0/24 [120/1] via 172.16.1.2, 00:00:01, Serial2/0
