Specyfikacja połączeń

W sieciach komputerowych powszechnie stosowane są ośmiostykowe złącza modularne 8P8C (popularnie choć błędnie zwane RJ-45). Obowiązujące ułożenie kabli we wtykach określone jest normą ANSI/TIA/EIA-568-B.1-2001. Opisuje ona dwie kolejności ułożeń przewodów oznaczane jako T568A oraz T568B. W sieciach komputerowych najczęściej spotyka się okablowanie w trzech wersjach:

  • kabel prosty (ang. straight-through) - gdzie oba końce wykonane są w tym samym standardzie, np. T568B - T568B
  • kabel skrosowany (zwany też krosem, ang. crossover) - gdzie oba końce wykonane są w różnych standardach (jeśli pierwsza wtyczka jest zgodna z układem T568A, to druga musi być ułożna zgodnie z T568B)
  • kabel konsolowy (ang. rollover) - gdzie pin 1 wtyczki 1 połączony jest z pinem 8 wtyczki 2, pin 2 wtyczki 1 podłączony jest z pinem 7 wtyczki 2, itd.

Poniższa tabela opisuje kolejność przewodów w złączu 8P8C (popularnie, lecz nieprawidłowo zwanym RJ-45):

T568A T568B Ułożenie pinów we wtyczce 8P8C:
Pin Para Przewód Kolor
1 3 1 Para 3 Kabel 1
biało-zielony
2 3 2 Para 3 Kabel 2
zielony
3 2 1 Para 2 Kabel 1
biało-pomarańczowy
4 1 2 Para 1 Kabel 2
niebieski
5 1 1 Para 1 Kabel 1
biało-niebieski
6 2 2 Para 2 Kabel 2
pomarańczowy
7 4 1 Para 4 Kabel 1
biało-brązowy
8 4 2 Para 4 Kabel 2
brązowy
Pin Para Przewód Kolor
1 2 1 Para 2 Kabel 1
biało-pomarańczowy
2 2 2 Para 2 Kabel 2
pomarańczowy
3 3 1 Para 3 Kabel 1
biało-zielony
4 1 2 Para 1 Kabel 2
niebieski
5 1 1 Para 1 Kabel 1
biało-niebieski
6 3 2 Para 3 Kabel 2
zielony
7 4 1 Para 4 Kabel 1
biało-brązowy
8 4 2 Para 4 Kabel 2
brązowy

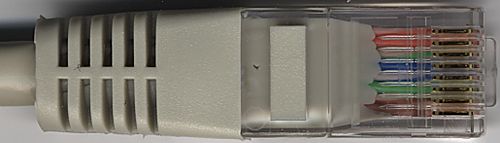

Wtyk T568B od strony styków.

Kabli prostych należy używać do połączeń:

  • połączenie przełącznika z routerem,
  • połączenie przełącznika z komputerem lub serwerem,
  • połączenie koncentratora z komputerem lub serwerem.

Kabli z przeplotem należy używać do wykonywania następujących połączeń:

  • połączenie przełącznika z przełącznikiem,
  • połączenie przełącznika z koncentratorem,
  • połączenie koncentratora z koncentratorem,
  • połączenie routera z routerem,
  • połączenie komputera z komputerem,
  • połączenie routera z komputerem.

Kabel konsolowy służy do podłączania routera Cisco do komputera przez łącze konsolowe.

Z pomocą: [1] [2]

Ripcord, czyli sznurek

Sznurek w kablu służy do ściągania izolacji. Nacina się nożykiem krawędź izolacji i ciągnie.

Test z kolorów

Test rj45.png
