Tworzenie sieci VLAN

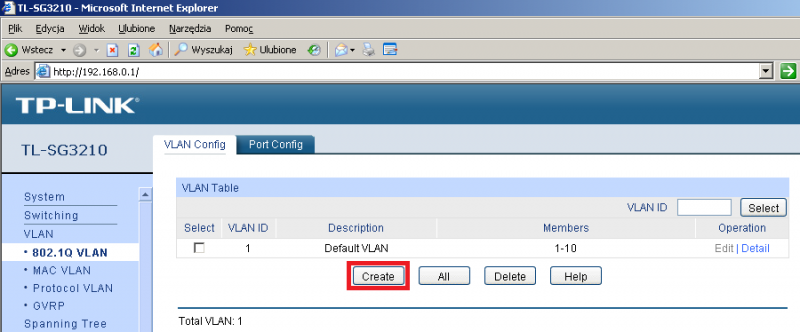

Standartowo istnieje domyślny VLAN obejmujący wszystkie porty, czyli działa to tak, jakby wirtualnych sieci nie było.

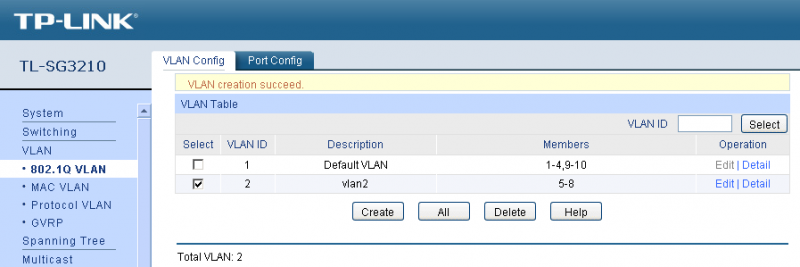

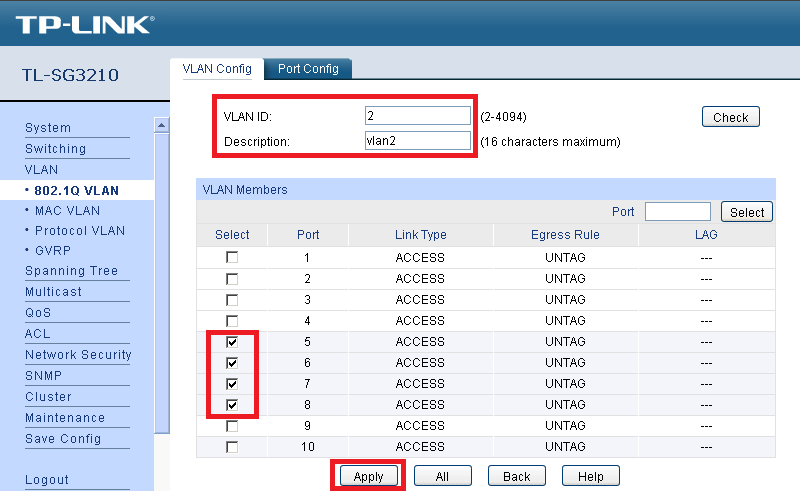

Stworzymy vlan obejmujący porty 5-8. W rezultacie będziemy mieli 2 odizolowane sieci.

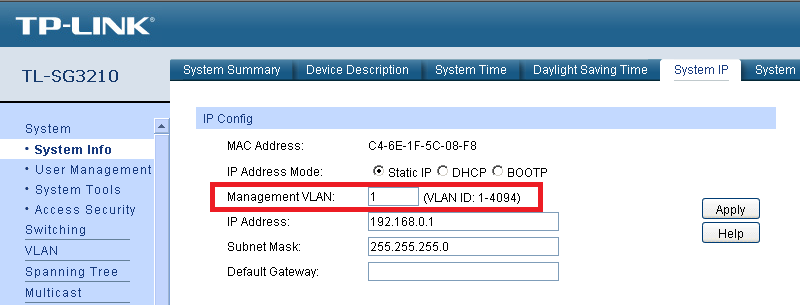

Sieć zarządzająca Vlan (Management VLAN)


Musimy pamiętać, że zarządzać switchem możemy tylko z vlanu 1. Trzeba to wziąć pod uwagę tworząc sieci wirtualne. Może się zdarzyć, że port pod który jesteśmy podpięci przypiszemy do innego vlanu. W rezultacie stracimy połączenie przez przeglądarkę.
