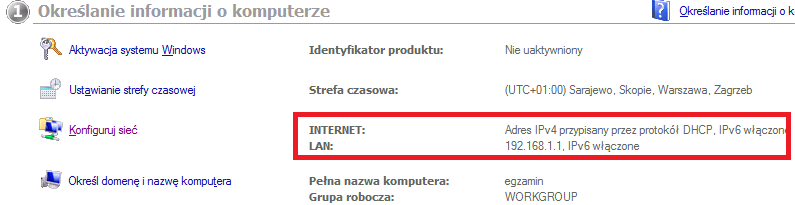

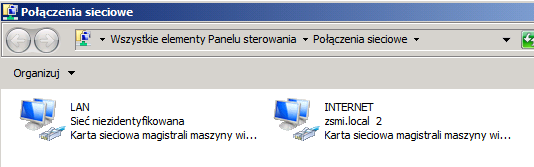

Konfiguracja kart sieciowych na serwerze

W zamiarze mamy udostępnić sieci lokalnej internet. Na serwerze musimy mieć 2 karty sieciowe. Jedną umożliwiającą połączenie z Internetem oraz drugą dla sieci LAN.

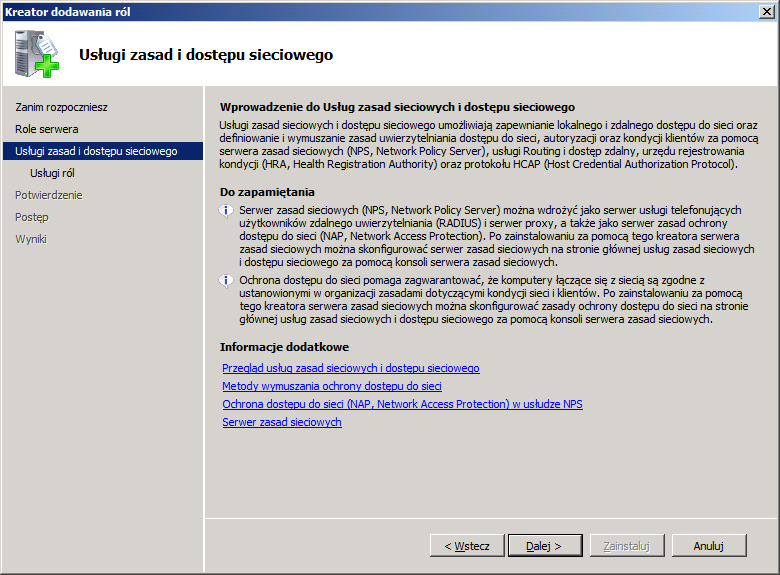

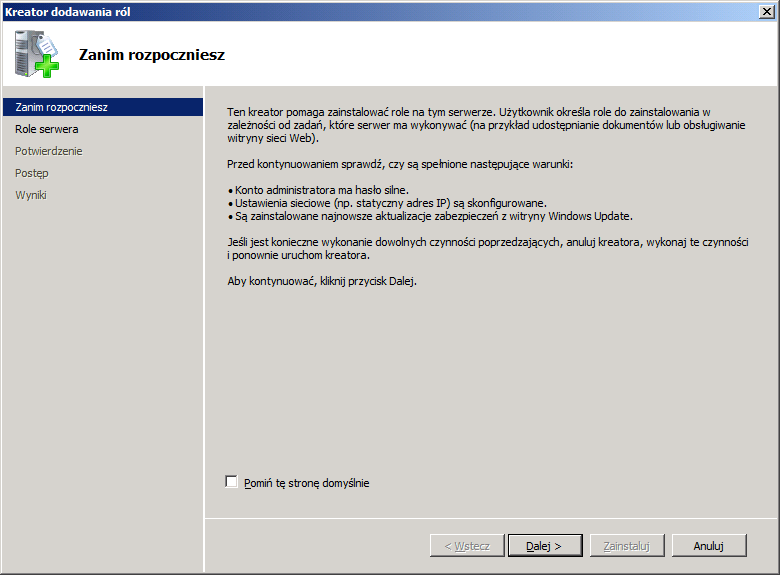

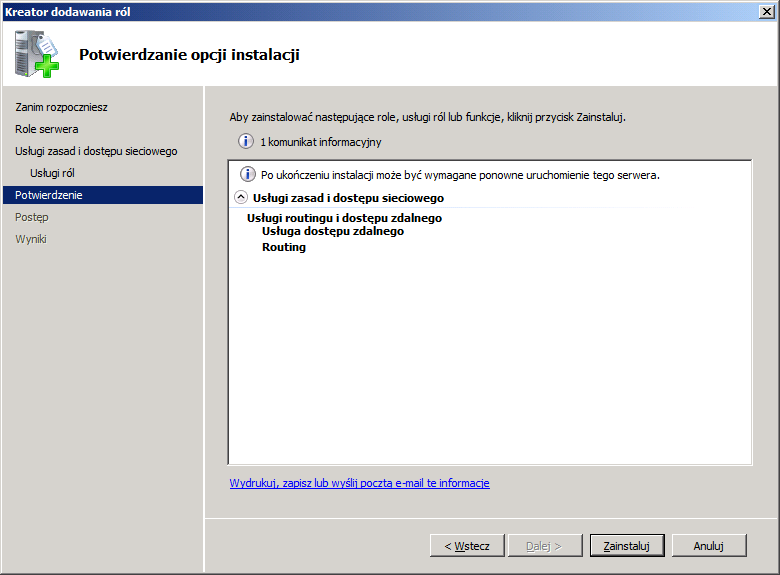

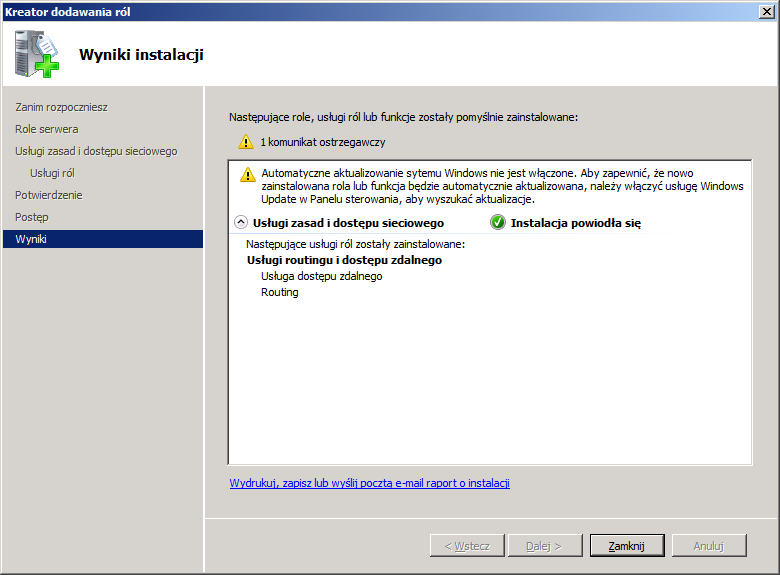

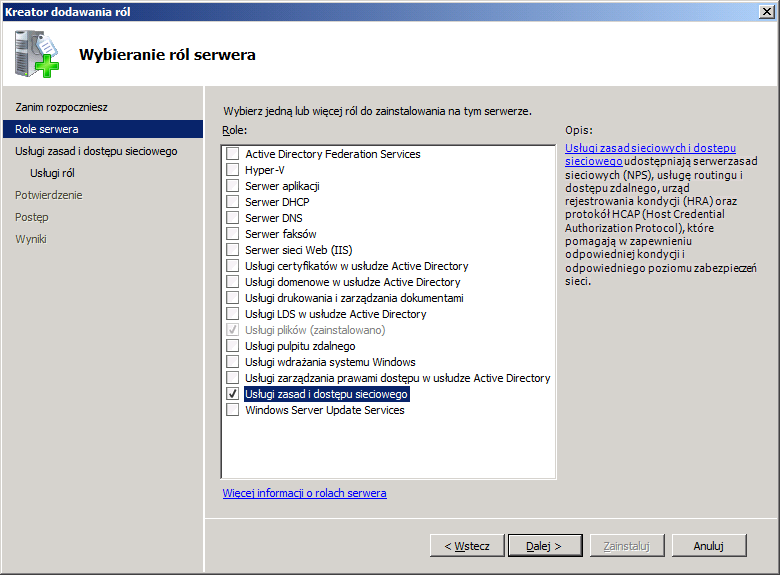

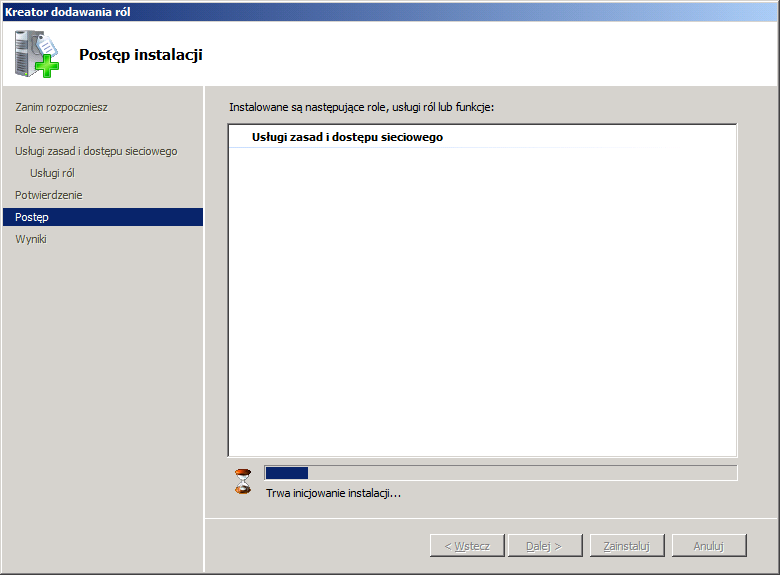

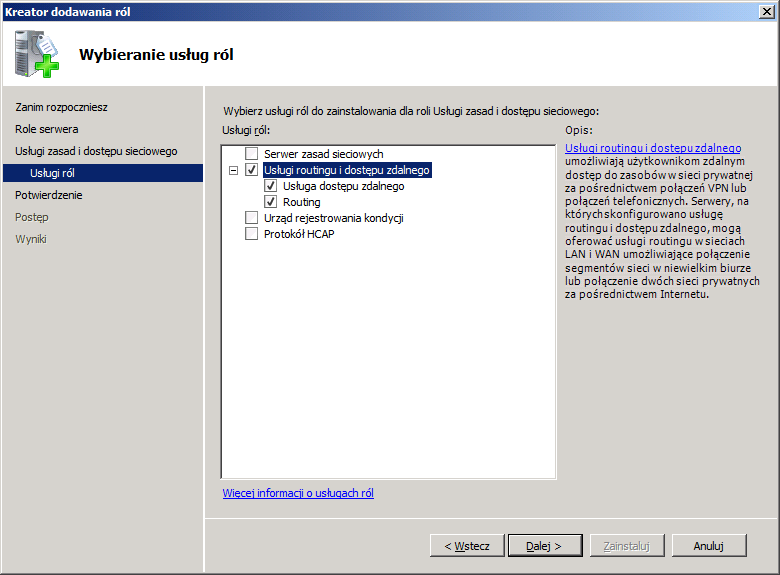

Dodanie roli usługi zasad i dostępu sieciowego

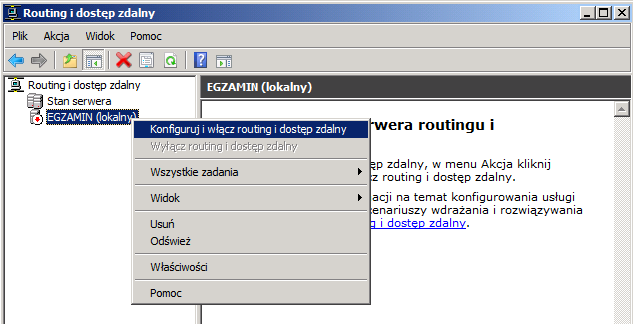

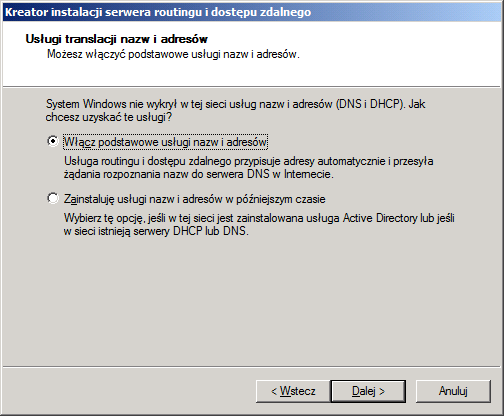

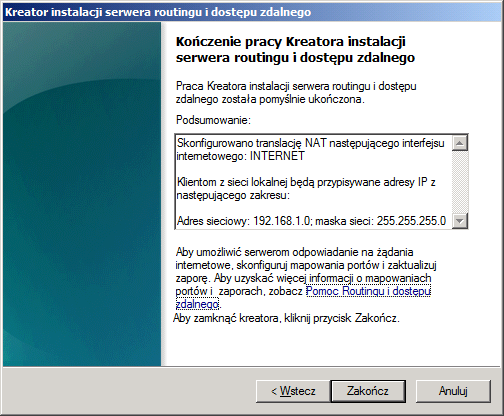

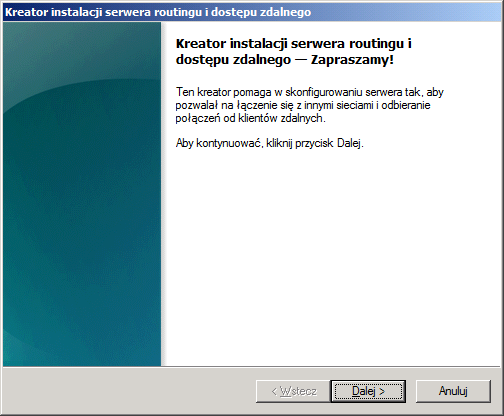

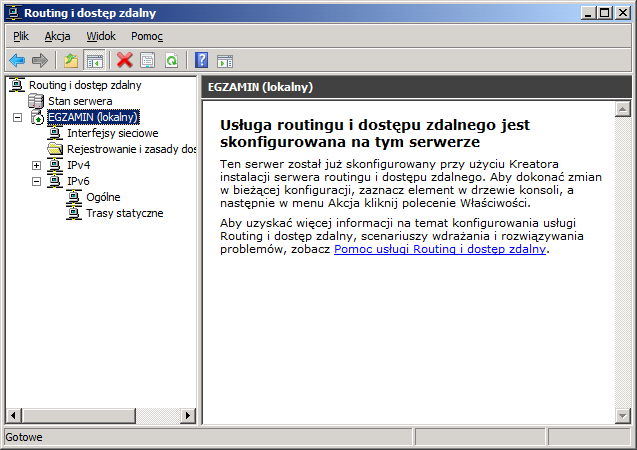

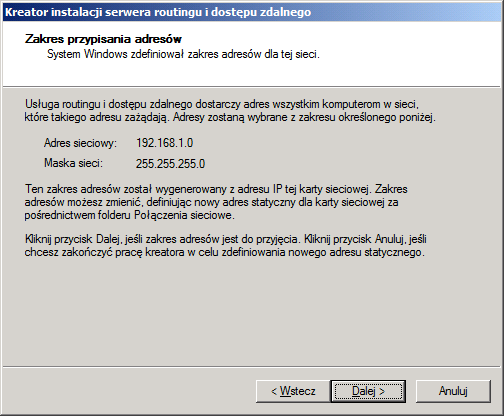

Konfiguracja usługi routingu i dostępu zdalnego oraz NAT

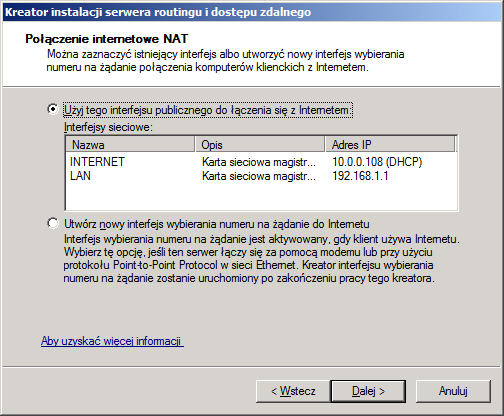

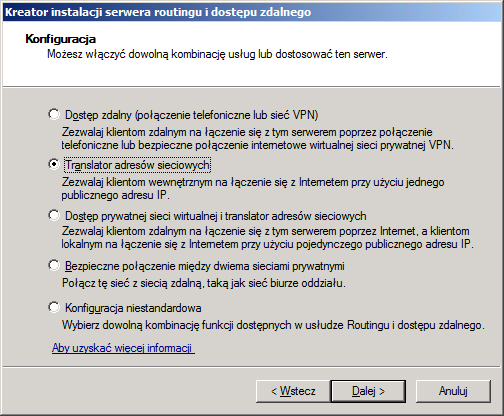

Nasz serwer będzie pełnił rolę translatora adresów sieciowych (NAT), czyli będzie udostępniał Internet.









Konfiguracja stacji roboczej

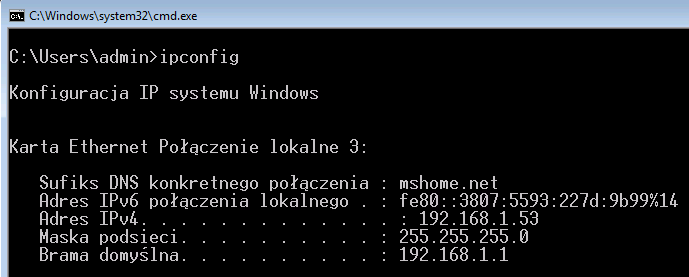

Na stacji roboczej ustawiamy automatyczne pobieranie adresacji IP. Pojawi się charakterystyczny sufiks mshome.net Ewentualnie możemy ręcznie ustawić adres.

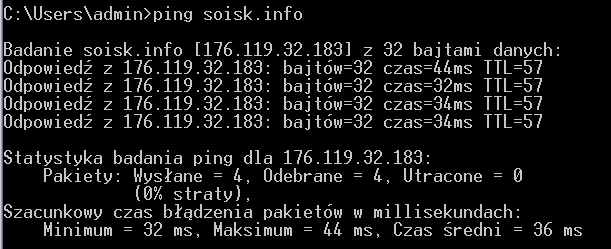

Jak widać, na stacji roboczej mamy dostęp do sieci Internet.

Trasy statyczne

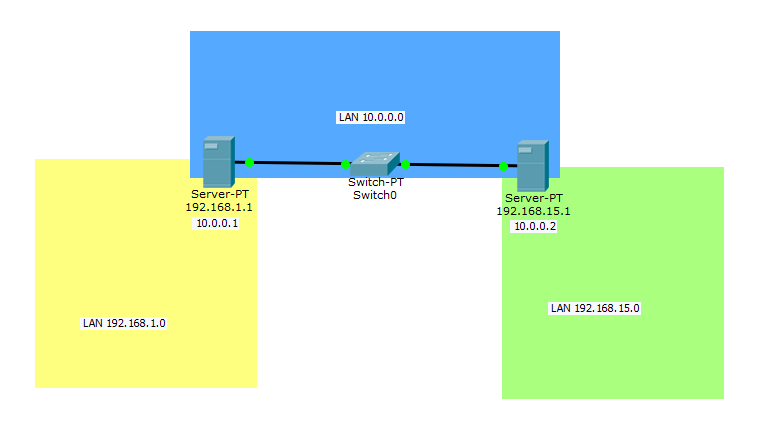

Serwery należą do jednej sieci LAN 10.0.0.0. Drugie karty sieciowe mają w innych sieciach, z którymi są podłączone. Aby wszystkie hosty widziały się w sieci dodamy trasy statyczne na serwerach.

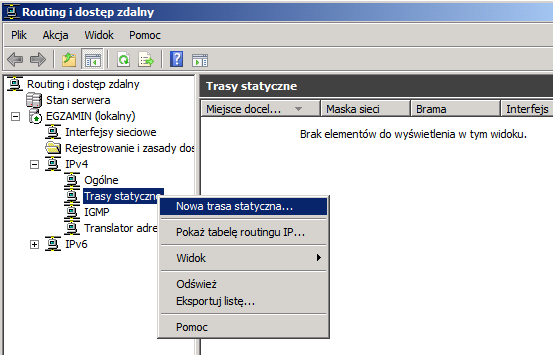

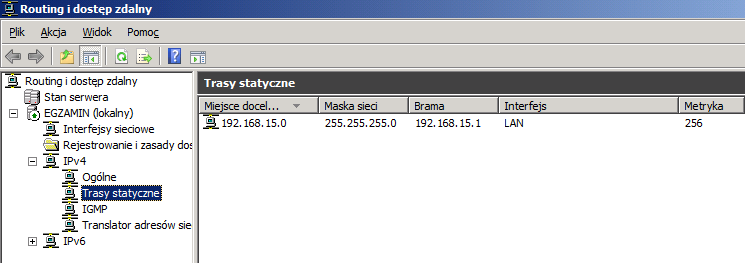

Najpierw skonfigurujemy serwer 192.168.1.1. Wybieramy odpowiedni intefejs (mamy 2). Podajemy adres sieci z którą chcemy się komunikować oraz bramę (jest to karta sieciowa drugiego serwera).

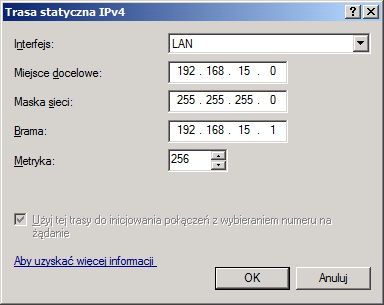

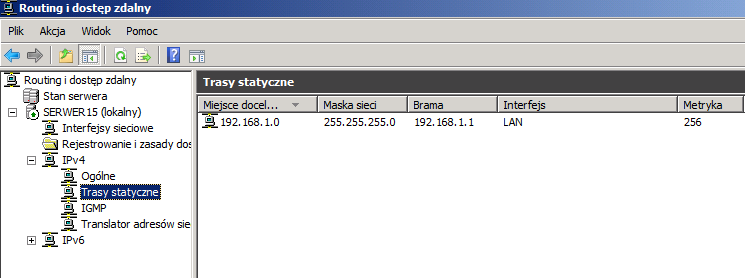

Teraz dodajemy trasę statyczną na drugim serwerze (192.168.15.1).

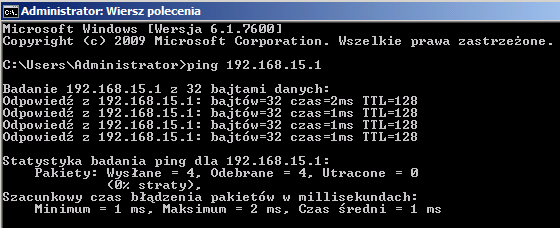

Teraz sprawdzamy komunikację między maszynami. Jak widać wszystko działa.


RIP

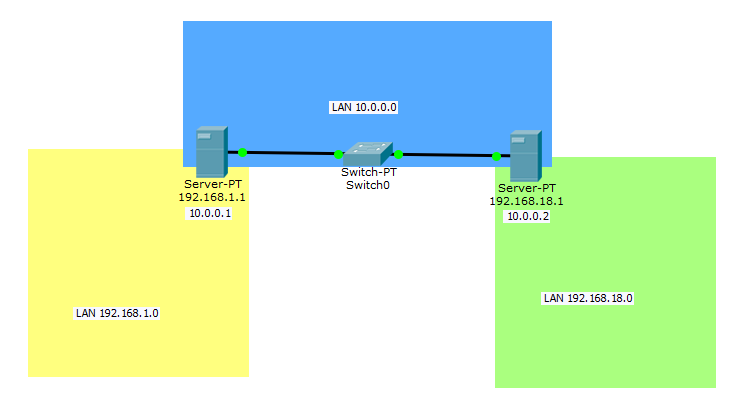

Tak wygląda nasza sieć. Serwery swobodnie komunikują się po adresach 10.0.0.0, czyli wspólnej sieci oraz komunikują się w ramach 2 sieci LAN, z którą są podłączeni. Jak wiadomo sieć 192.168.1.0 nie jest stanie skomunikować się z siecią 192.168.18.0.

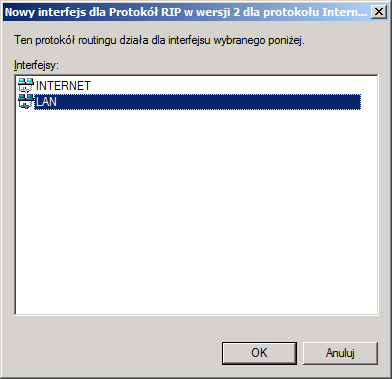

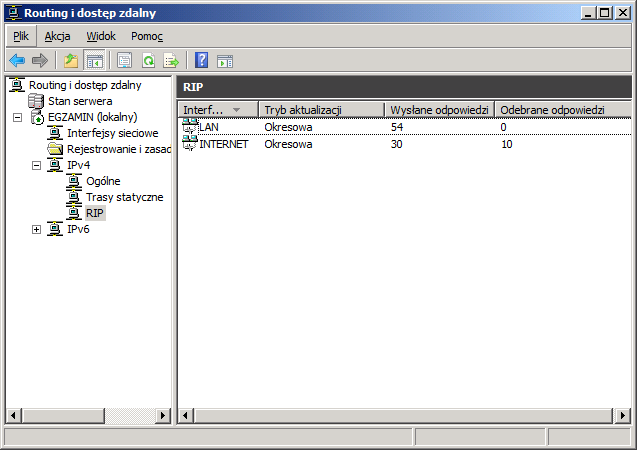

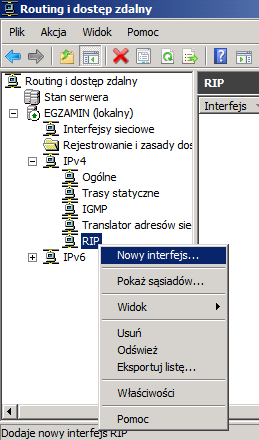

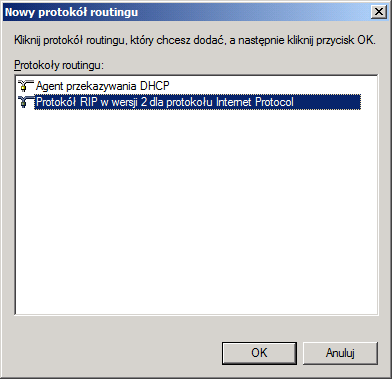

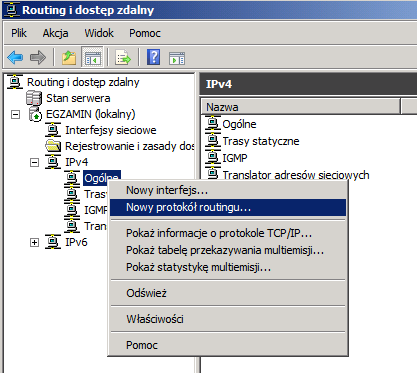

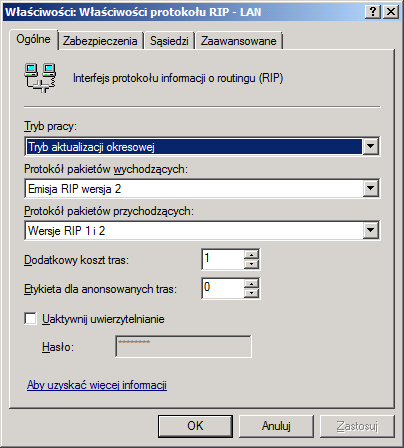

Dodamy protokół routingu RIP.







Powtórzmy operację dla drugiego interfejsu


Teraz musimy dodać protokół RIP na drugim serwerze, kroki są analogiczne.

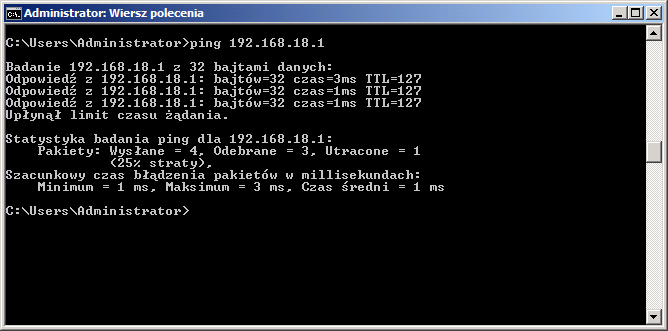

Jak widać serwer 192.168.1.1 komunikuje się z serwerem 192.168.18.1
