Zadanie egzaminacyjne INF.02-02-23.06-SG na Packet Tracer - router on the stick
Zadanie 2 z czerwca 2023 roku (INF.02)
Był to pierwszy raz, gdy pojawiło się zadanie z sieciami VLAN na routerach. Pokażę jak to skonfigurować w packet tracer. Poniżej treść zadania w kilku zrzutach. Skupimy się tylko na kwestii vlanów i adresacji urządzeń. Pominięte zostaną pozostałe zadania.
Skonfiguruj ruter zgodnie z następującymi zaleceniami:
- włączona obsługa VLAN 802.1q
- utworzona sieć VLAN o ID = 1
- adres IP dla interfejsu powiązanego z siecią VLAN o ID = 1: 10.27.10.1 /24
- utworzona sieć VLAN o ID = 2
- adres IP dla interfejsu powiązanego z siecią VLAN o ID = 2: 10.27.20.1/24
- utworzona sieć VLAN o ID = 3 ‒ adres IP dla interfejsu powiązanego z siecią VLAN o ID = 3: 10.27.30.1/24
- port LAN, podłączony do przełącznika, przypisany z tagowaniem do sieci VLAN o ID = 2 oraz ID = 3 (port obsługuje ramki z wpisanym znacznikiem sieci VLAN 2 lub 3)
- włączony ruting między sieciami VLAN, jeżeli domyślnie nie jest włączony
- serwer DHCP włączony dla sieci VLAN o ID = 2
- konfiguracja serwera DHCP: ustawiona pula adresowa: 10.27.20.10 ÷ 10.27.20.15, brama domyślna: 10.27.20.1, adres serwera DNS: 10.27.30.3
Skonfiguruj przełącznik zgodnie z następującymi zaleceniami:
- adres IP: 10.27.10.2 z maską 255.255.255.0
- brama domyślna: adres IP rutera dla interfejsu powiązanego z siecią VLAN o ID = 1, jeśli jest wymagana
- włączona obsługa VLAN 802.1q
- utworzona sieć VLAN o ID = 2 i przypisanych portach: port 1 przypisany z tagowaniem (obsługuje ramki z wpisanym znacznikiem sieci VLAN), port 2 przypisany bez tagowania (tryb dostępu)
- utworzona sieć VLAN o ID = 3 i przypisanych portach: port 1 przypisany z tagowaniem (obsługuje ramki z wpisanym znacznikiem sieci VLAN), port 3 przypisany bez tagowania (tryb dostępu)
Skonfiguruj serwer z zainstalowanym systemem Windows:
- skonfiguruj interfejs sieciowy serwera podłączony do przełącznika:
- adres IP: 10.27.30.3/24
- brama domyślna: adres IP rutera dla interfejsu powiązanego z VLAN o ID = 3
- serwer DNS: localhost
Skonfiguruj stację roboczą z zainstalowanym systemem Linux:
- skonfiguruj interfejs sieciowy stacji roboczej:
- nazwa połączenia: VLAN2
- adres IP: przydzielany automatycznie
Konfiguracja routera

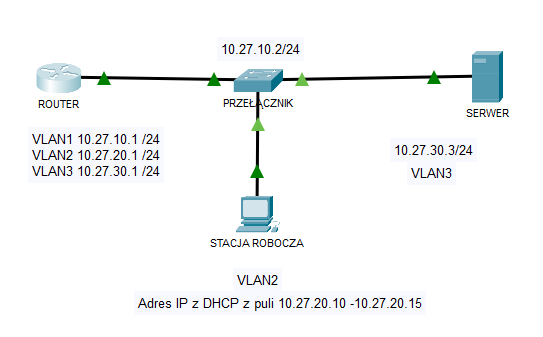

Jak widać na schemacie router podłączony jest do switcha jednym przewodem. Wszystkie vlany stworzymy na jednym interfejsie. Wykorzystamy tzw. router on the stick. Jak widać poniżej tworzymy 3 subinterfejsy sieciowe na interfejsie FastEthernet0/0 interface FastEthernet0/0.1
oraz przypisując je do vlanów wraz z tagowaniem ramek (czyli typ trunk) encapsulation dot1Q 1
Router> enable Router# configure terminal Router(config)# interface FastEthernet0/0.1 Router(config-subif)# encapsulation dot1Q 1 Router(config-subif)# ip address 10.27.10.1 255.255.255.0 Router(config-subif)# exit Router(config)# interface FastEthernet0/0.2 Router(config-subif)# encapsulation dot1Q 2 Router(config-subif)# ip address 10.27.20.1 255.255.255.0 Router(config-subif)# exit Router(config)# interface FastEthernet0/0.3 Router(config-subif)# encapsulation dot1Q 3 Router(config-subif)# ip address 10.27.30.1 255.255.255.0 Router(config-subif)# exit Router(config)# interface FastEthernet0/0 Router(config-if)# no shutdown
Poniżej konfiguracja serwera DHCP. Konfigurację DHCP opisywałem w Serwer DHCP na routerze CISCO
Router> enable Router# configure terminal Router(config)# ip dhcp excluded-address 10.27.20.1 10.27.20.9 Router(config)# ip dhcp pool VLAN2_DHCP Router(dhcp-config)# network 10.27.20.0 255.255.255.0 Router(dhcp-config)# default-router 10.27.20.1 Router(dhcp-config)# dns-server 10.27.30.3 Router(dhcp-config)# exit Router(config)# end
Konfiguracja switcha
Kwestie tworzenia vlanów opisywałem w inhym temacie. Jak coś nie jest jasne to zaprawszam do lektury VLAN i VLAN trunking
Switch> enable Switch# configure terminal Switch(config)# interface FastEthernet1/1 Switch(config-if)# switchport mode trunk Switch(config-if)# switchport trunk allowed vlan add 1 Switch(config-if)# switchport trunk allowed vlan add 2 Switch(config-if)# switchport trunk allowed vlan add 3 Switch(config-if)# exit Switch(config)# interface FastEthernet2/1 Switch(config-if)# switchport access vlan 2 Switch(config-if)# exit Switch(config)# interface FastEthernet3/1 Switch(config-if)# switchport access vlan 3 Switch(config-if)# exit Switch(config)# interface Vlan1 Switch(config-if)# ip address 10.27.10.2 255.255.255.0 Switch(config-if)# exit Switch(config)# end

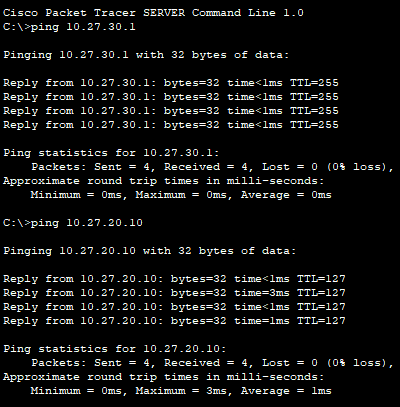

Konfiguracja serwera i stacji
Sprowadza się do przypisanie adresacji IP serwerowi oraz ustawieniu pobierania adresacji z serwera DHCP na stacji. Są to rzeczy oczywiste.
